Реакторы Soffi
Производитель: СинЭкс, Россия
Стеклянные реакторы Soffi используются в оптытно-промышленных установках наряду с нутч-фильтрами SOTI и стеклянными ректификационными колоннами Coldi. Под задачу пользователя может быть собран единичный реактор или целый комплекс "под ключ". В отличие от лабораторных реакторов Steddy, химические реакторы Soffi имеют фланцевое крепление элементов, хотя при необходимости можно перейти на шлиф или стеклянную резьбу.
Особенности:
- Материал: боросиликатное стекло 3.3 (Европа)
- Базовая (стандартная) комплектация может быть изменена под задачу пользователя
- В стандартной комплектации имеется обратный конденсатор (возврат паров), по запросу может быть укомплектован адаптером для отвода конденсата
- Все элементы крепятся с помощью фланцев (на болтах). Возможны переходы на шлиф NS, резьбу GL, три-кламп и пр.
- Рамный стенд из труб проектируется с учетом помещений пользователя. Стенд может быть стационарный или мобильный
- Нагрев и охлаждение продукта осуществляется промышленным термостатом Unistat .
- Донный кран не имеет "мертвого объема", вся масса в реакторе хорошо промешивается.
- Герметичное исполнение. Можно создать вакуум с помощью химически стойкого вакуумного насоса или подать инертный газ (0,2-0,5 бар) для создания азотной подушки или барботажа.
- Перемешивающие элементы якорной или пропеллерной формы (иное - по запросу) имеют покрытие фторопластом. Мощность привода и скорость подбираются исходя из задачи.
- Загрузка компонентов возможна вакуумом, через дозирующие емкости или с помощью дозирующих насосов
- Фармацевтическое исполнение (с переходами на tri-clamp)
- Взрывобезопасное исполнение
| Модель |
Объем |
Горловина |
Конденсатор |
Мешалка |
Стенд (примерно) |
| Soffi-150-5 |
5 л |
DN150 |
0,3 м2 |
до 1000 об/мин |
600 х 800 х 1800 мм |
| Soffi-200-10 |
10 л |
DN200 |
0,3 м2 |
до 1000 об/мин |
600 х 800 х 1800 мм |
| Soffi-300-15 |
15 л |
DN300 |
0,3 м2 |
до 1000 об/мин |
600 х 800 х 2000 мм |
| Soffi-300-20 |
20 л |
DN300 |
0,6 м2 |
до 1000 об/мин |
600 х 800 х 2000 мм |
| Soffi-300-30 |
30 л |
DN300 |
0,6 м2 |
до 1000 об/мин |
600 х 800 х 2000 мм |
| Soffi-300-50 |
50 л |
DN300 |
0,6 м2 |
до 1000 об/мин |
600 х 800 х 2000 мм |
| Soffi-400-50 |
50 л |
DN400 |
0,6 м2 |
до 1000 об/мин |
1000 х 1000 х 2000 мм |
| Soffi-400-100 |
100 л |
DN400 |
0,75 м2 |
до 1000 об/мин |
1000 х 1000 х 2000 мм |
Ниже представлены некоторые стандартные или специальные решения

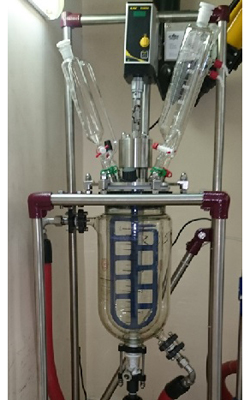

Лабораторный реактор 5 л с рамной мешалкой
Производитель: СинЭкс, Россия
Лабораторный реактор 5 л с рамной мешалкой для перемешивания вязких сред. Мешалка максимально повторяет форму емкости, обеспечивая перемешивание всей массы. Мешалка имеет фторопластовое покрытие. Емкость имеет датчик температуры РТ100, встроенный в донный слив.
| |
Soffi-150-5 |
| Рабочий объем: |
5 л |
| Форма ёмкости: |
цилиндрическая |
| Рабочая температура: |
-20 … +200°С |
| Рабочее давление: |
50 мбар … +0,5 бар (изб.) |
| Макс. скорость: |
300 об/мин |
| Тип мешалки: |
рамная |
| Донный слив: |
15 мм |
| Конденсатор: |
- |
| Добавление реагентов: |
капельная воронка |
Реактор стеклянный 10 л с адаптером для шлифов
Производитель: СинЭкс, Россия
Классический реактор 10 л с обратным конденсатором и лопастной мешалкой. Для удобства пользователя сделаны переходы с фланцев на шлифы NS. На крышке разместилось 7 горлышек. Реактор оснащен CIP-форсункой для промывания емкости без разбора.
| |
Soffi-200-10 |
| Рабочий объем: |
10 л |
| Форма ёмкости: |
цилиндрическая |
| Рабочая температура: |
-20 … +200°С |
| Рабочее давление: |
50 мбар … +0,5 бар (изб.) |
| Макс. скорость: |
2000 об/мин |
| Тип мешалки: |
пропеллерная |
| Донный слив: |
15 мм |
| Конденсатор: |
обратный, 0,3 м2 |
| Добавление реагентов: |
- (вручную) |
Реактор стеклянный 20 л с нутч-фильтром 5 л
Производитель: СинЭкс, Россия
Стеклянный реактор 20 л в паре со стеклянным нутч-фильтром. В реакторе осуществляется контроль рН. Реагенты добавляются химстойким дозирующим насосом. На крышке реактора имеется большой люк для загрузки сырья (вручную). Продукт из реактора передается в нутч-фильтр по тефлоновому шлангу с помощью вакуума.
| |
Soffi-300-20 |
| Рабочий объем: |
20 л |
| Форма ёмкости: |
Цилиндрическая |
| Рабочая температура: |
-20 … +200°С |
| Рабочее давление: |
50 мбар … +0,5 бар (изб.) |
| Макс. скорость: |
300 об/мин |
| Тип мешалки: |
пропеллерная |
| Донный слив: |
20 мм |
| Конденсатор: |
- |
| Добавление реагентов: |
дозирующий насос |

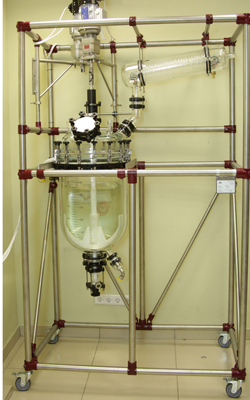

Реактор 50 л с адаптером для отвода конденсата
Производитель: СинЭкс, Россия
Стеклянный реактор 50 л имеет флегмоделитель на линии конденсатора для отвода конденсата в сферическую приемную емкость 10 л. Реактор оснащен шнековым дозатором для порошков. Нагрев и охлаждение реактора производится с помощью внешнего термостата типа Unistat.
| |
Soffi-400-50 FL |
| Рабочий объем: |
50 л |
| Форма ёмкости: |
Цилиндрическая |
| Рабочая температура: |
-20 … +200°С |
| Рабочее давление: |
50 мбар … +0,5 бар (изб.) |
| Макс. скорость: |
500 об/мин |
| Тип мешалки: |
якорная |
| Донный слив: |
20 мм |
| Конденсатор: |
спиральный с флегмоделителем и приемником |
| Добавление реагентов: |
вручную |
Реактор 10 л с вакуумной рубашкой (против инея при заморозке)
Производитель: СинЭкс, Россия
Благодаря наличию вакуумной рубашки стеклянный реактор не будет покрываться инеем во время заморозки, он останется прозрачным. Реактор может быть оснащен крышкой со шлифами или фланцами.
| |
Soffi-200-10 triple |
| Рабочий объем: |
10 л |
| Форма ёмкости: |
Цилиндрическая (с двумя рубашками) |
| Рабочая температура: |
-40 … +200°С |
| Рабочее давление: |
50 мбар … +0,5 бар (изб.) |
| Макс. скорость: |
2000 об/мин |
| Тип мешалки: |
пропеллерная |
| Донный слив: |
15 мм |
| Конденсатор: |
обратный, 0,3 м2 |
| Добавление реагентов: |
капельная воронка, дозирующий насос |
