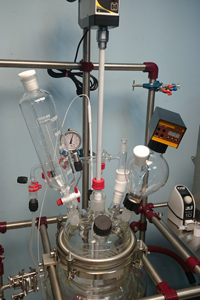

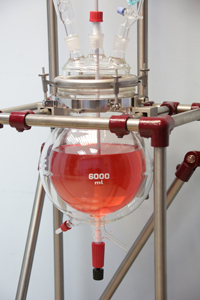

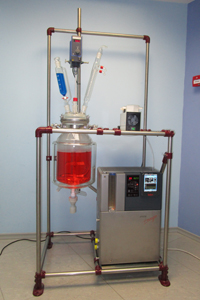

Химический реактор Steddy
Производитель: СинЭкс, Россия
Производитель: СинЭкс, Россия

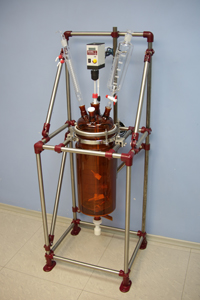

Химические реакторы Steddy собираются на напольном стенде (стационарном или мобильном). Мы имеем несколько базовых комплектаций, которые могут быть изменены по желанию пользователей. В основе реакторов Steddy лежит немецкое боросиликатное стекло фирмы Lenz и фторопластовые элементы фирмы Bola.
Особенности:

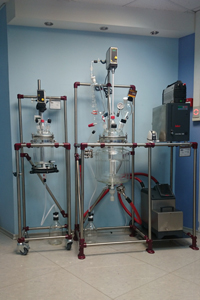

- Устойчивый рамный стенд позволяет легко вывесить реактор (или серию реакторов) и разместить вспомогательное оборудование.
- Емкость может иметь рубашку для нагрева или охлаждения с помощью внешнего циркуляционного термостата.
- Емкость может иметь дополнительную вакуумную рубашку, которая служит для теплоизоляции, например, при работе ниже 0°С (чтобы не образовывался иней) или выше 200°С (чтобы не обжечься).
- Донный кран не имеет "мертвого объема", вся масса в реакторе хорошо промешивается. При необходимости, донный кран можно выкрутить и заменить на новый.

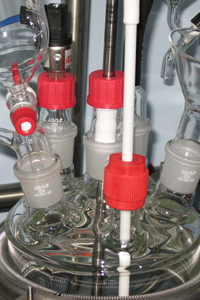

- Дополнительные элементы (конденсаторы, дозаторы и т.п.) крепятся с помощью конического шлифа NS. Шланги и датчики крепятся с помощью резьбовых соединений GL.
- Реактор имеет герметичное исполнение. Для создания вакуума мы можем поставить дополнительно вакуумный насос в химически стойком исполнении. Для барботажа газа через слой продукта поставляется специальная фторопластовая трубка с распределителем газа.
- Перемешивающие элементы имеют вал из нержавеющей стали, покрытый фторопластом и лопасть (якорную, пропеллерную, турбинную, веерную и т.п.). Приводы мешалок подбираются исходя из бюджета или решаемой задачи.
- Вместо капельной воронки для добавления реагентов могут быть предложения дозирующие насосы.
| |
Steddy-150 |
Steddy-200 |
| Рабочий объем: |
1 … 10 л |
6 … 30 л |
| Форма ёмкости: |
цилиндрическая, сферическая |
цилиндрическая, сферическая |
| Рабочая температура: |
-20 … +200°С |
-20 … +200°С (230°С) |
| Рабочее давление: |
50 мбар … 1100 мбар |
50 мбар … 1100 мбар |
| Макс. скорость: |
2000 об/мин |
2000 об/мин |
| Тип мешалки: |
якорная, пропеллерная, турбинная |
якорная, пропеллерная, турбинная |
| Тип нагрева: |
термостат (опция) |
термостат (опция) |
| Тип охлаждения: |
термостат (опция) |
термостат (опция) |
| Исполнение: |
напольное |
напольное |
Ниже представлены некоторые стандартные или специальные решения

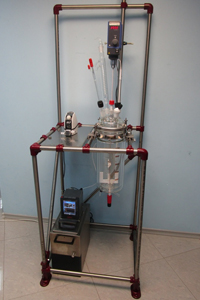

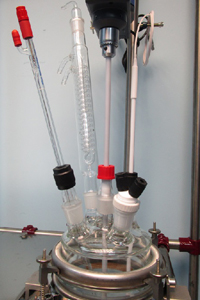

Steddy-150-5 Химический реактор 5 л
Производитель: СинЭкс, Россия

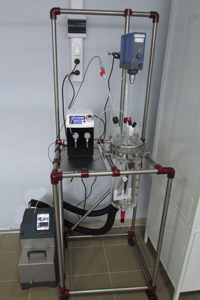

Химический реактор 5 л на стенде с полкой для размещения дополнительного оборудования (дозирующего насоса). Для автоматического контроля рН используется дозирующий насос Atlas, которые имеют 2 канала для добавления либо кислоты, либо щелочи. Для поддержания температуры используется лабораторный термостат.
| |
Steddy-150-5 |
| Рабочий объем: |
5 л |
| Форма ёмкости: |
цилиндрическая |
| Рабочая температура: |
-20 … +200°С |
| Рабочее давление: |
50 мбар … 1100 мбар |
| Макс. скорость: |
2000 об/мин |
| Донный слив: |
10 мм |
| Конденсатор: |
спиральный |
| Добавление реагентов: |
дозирующий насос |

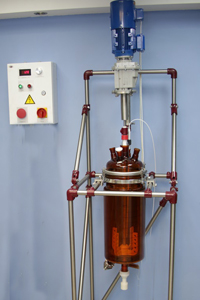

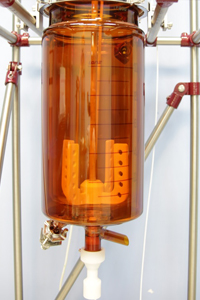

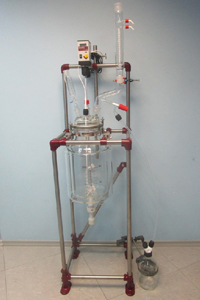

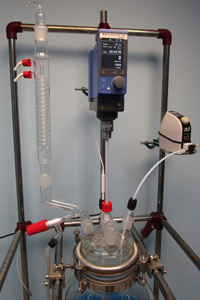

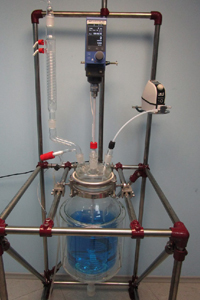

Steddy-150-10 FL Реактор стеклянный 10 л с адаптером для отвода конденсата
Производитель: СинЭкс, Россия
Если у пользователя стоит задача иметь возможность и возвращать конденсат в реактор, и отводить его при необходимости, то мы комплектуем реакторы S-адаптером с краном. При открытом кране конденсат будет сливаться в приемную ёмкость, а не возвращаться в реактор. Как правило, в качестве приёмника мы предлагаем бутыли от 1 до 20 л, которые легко отсоединить и заменить. Конденсат можно хранить в этих бутылях.
| |
Steddy-150-10 FL |
| Рабочий объем: |
10 л |
| Форма ёмкости: |
цилиндрическая |
| Рабочая температура: |
-20 … +200°С |
| Рабочее давление: |
50 мбар … 1100 мбар |
| Макс. скорость: |
2000 об/мин |
| Тип мешалки: |
пропеллерная |
| Донный слив: |
20 мм |
| Конденсатор: |
спиральный с S-адаптером |
| Добавление реагентов: |
дозирующий насос |
Steddy-200-10 Реактор 10 л с затемненным стеклом
Производитель: СинЭкс, Россия
Чтобы работать со светочувствительным продуктом емкость и крышка были выполнены из затемненного стекла. Реактор был оснащен специальной сдвоенной якорной мешалкой и мощным приводом для перемешивания вязких продуктов.
| |
Steddy-200-10 |
| Рабочий объем: |
10 л |
| Форма ёмкости: |
цилиндрическая (затемненное стекло) |
| Рабочая температура: |
-20 … +200°С |
| Рабочее давление: |
50 мбар … 1100 мбар |
| Макс. скорость: |
300 об/мин |
| Тип мешалки: |
якорная |
| Донный слив: |
20 мм |
| Конденсатор: |
спиральный |
| Добавление реагентов: |
дозирующий насос |
Steddy-200-30 FL Реактор 30 л со фторопластовой крышкой
Производитель: СинЭкс, Россия
Стеклянный реактор 30 л был оснащен фторопластовой плоской крышкой, чтобы снизить высоту конструкции. В крышке закреплен погружной датчик температуры и датчик рН. Также реактор оснащен S-адаптером для отвода конденсата.
| |
Steddy-200-30 FL |
| Рабочий объем: |
30 л |
| Форма ёмкости: |
цилиндрическая |
| Рабочая температура: |
-20 … +200°С |
| Рабочее давление: |
50 мбар … 1100 мбар |
| Макс. скорость: |
500 об/мин |
| Тип мешалки: |
якорная |
| Донный слив: |
20 мм |
| Конденсатор: |
спиральный с S-адаптером |
| Добавление реагентов: |
вручную |
Steddy-150-10 Triple Реактор 10 л с двойной рубашкой
Производитель: СинЭкс, Россия
Химический реактор с двумя рубашками: одна - для подачи теплоносителя, вторая (вакуумная) - для теплоизоляции. Реактор оснащен дозатором порошков Lambda, а также разными типами конденсаторов (прямой, обратный, для отгонки азеотропа). Для последующей фильтрации полученных кристаллов в комплект поставки был включен лабораторный нутч-фильтр.
| |
Steddy-150-10 Triple |
| Рабочий объем: |
10 л |
| Форма ёмкости: |
Цилиндрическая (с двумя рубашками) |
| Рабочая температура: |
-40 … +200°С |
| Рабочее давление: |
50 мбар … 1100 мбар |
| Макс. скорость: |
2000 об/мин |
| Тип мешалки: |
якорная |
| Донный слив: |
20 мм |
| Конденсатор: |
спиральный, прямой, для азеотропа |
| Добавление реагентов: |
дозатор порошков, дозирующий насос |
